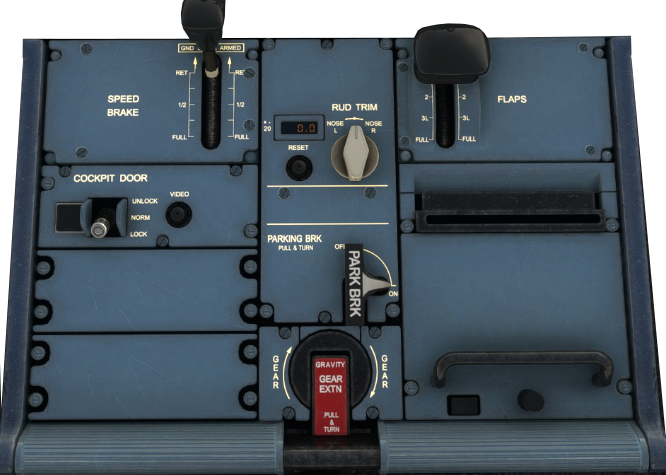

Piedestal inférieur

Aérofrein

Le levier SPEED BRAKE sert à contrôler les aérofreins. Pour régler les aérofreins dans une position donnée, il faut pousser le levier vers le bas et le placer dans la position voulue.

Les spoilers au sol peuvent être également armés par le biais du levier SPEED BRAKE. Pour ce faire, le levier doit être tiré vers le haut lorsqu'il est en position RET.

Lorsque le levier est armé (ou que l'inversion de poussée est sélectionnée), toutes les surfaces des spoilers sortent automatiquement à l'atterrissage ou en cas de décollage interrompu.

Fermer

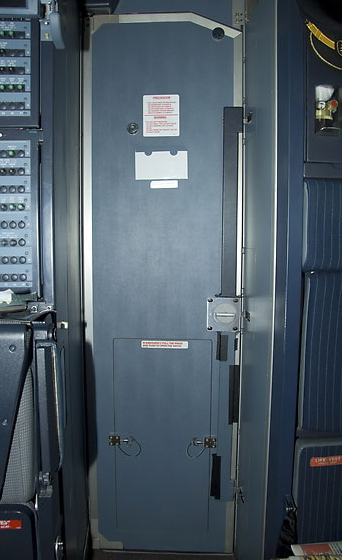

Porte du cockpit

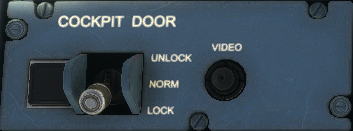

Le bouton COCKPIT DOOR permet d’ouvrir ou de verrouiller la porte du cockpit.

Il est accompagné d’un voyant permettant de savoir si la porte est verrouillée, et qui clignote en cas d’urgence. Dans le cas d’une procédure d’urgence, si les pilotes ne réagissent pas, la porte se déverrouille automatiquement.

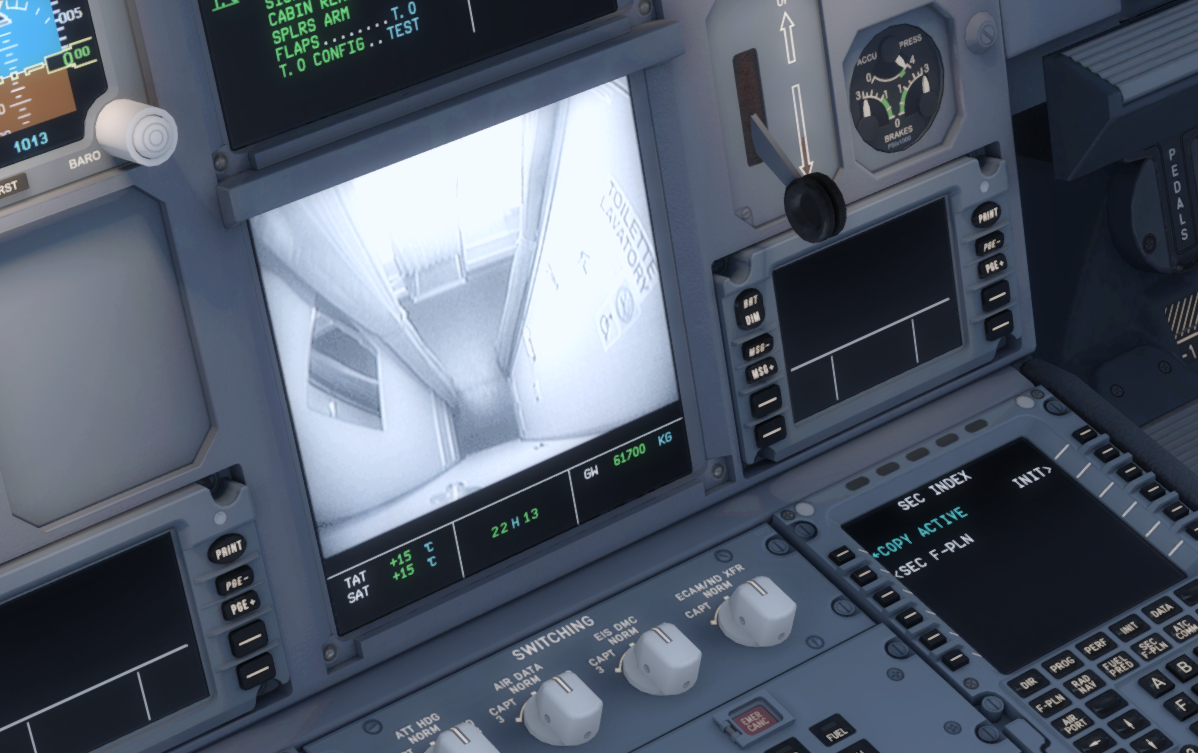

Le bouton VIDEO permet d’activer la caméra située de l’autre côté de la porte blindée et d’afficher la vidéo sur un des écrans, comme sur l’image ci-dessous.

Fermer

Le saviez-vous ?

Caltech, netairspace.cc

Fermer

Compensateur de direction

Les pilotes peuvent (en vol manuel) utiliser le compensateur de direction pour actionner la gouverne de direction. Sur ce petit panneau il y a 3 éléments :

• le petit écran est un indicateur de position. Il affiche la direction actuelle du compensateur de la gouverne de direction, droite (R) ou gauche (L), ainsi que la valeur (0 à 20°).


• Le bouton RESET, remet à zéro la gouverne de direction. Sa position neutre correspond à 1,5° /seconde.


• Enfin, le bouton rotatif RUD TRIM permet d’actionner la gouverne de direction vers la droite (R) ou la gauche (L).

Fermer

Frein de stationnement

Pour serrer le frein de parking, le pilote tire sur cette poignée et la tourne dans le sens des aiguilles d'une montre. Le message "PARK BRK" apparaît sur l'ECAM (écran central du tableau de bord). Pour desserrer le frein de parking, il suffit de tourner la poignée dans le sens inverse des aiguilles d'une montre.

Fermer

Extension du train d’atterrissage d'urgence par gravité

Si le système normal ne parvient pas à sortir le train hydrauliquement, le pilote peut utiliser une manivelle pour le sortir mécaniquement. Lorsqu’il tourne la manivelle de 3 tours dans le sens des aiguilles d'une montre, cela :

• isole le système hydraulique du train d'atterrissage ;


• ouvre les vannes de mise à l'air libre (système d’échappement qui évite une surchauffe) ;


• et déverrouille le train d’atterrissage, qui sort tout seul par gravité.

Lors de l’utilisation de ce système d’urgence, les trappes du train restent ouvertes. Néanmoins, le pilote peut réinitialiser le système d'extension d'urgence en vol après l'avoir utilisé pour l'entraînement (si la pression hydraulique est disponible).

Fermer

Volets

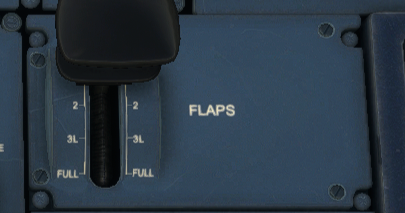

Le levier FLAPS commande le fonctionnement des becs de bord d'attaque et des volets.

Le levier comporte cinq positions utilisées en phases de croisière, de décollage, d’approche et d’atterrissage. Chaque position correspond à un degré de bec et de volet, ainsi qu’une vitesse maximale donnée pour chaque position.

Fermer

Imprimante

Airbus Radio Management Panel (RPM) Crosstalk, Ben Lim, youtube.com

Les systèmes suivants (s'ils sont installés sur l’appareil) peuvent imprimer des rapports sur papier :

• ACARS (Aircraft Communication Addressing and Reporting System) : système de communications codées entre un aéronef et une station au sol ;


• AIDS (Aircraft Integrated Data System) : permet à une compagnie aérienne d’utiliser les paramètres des BUS de l’avion. Le bus désigne ici le système d’unités barométrique (pour Barometric Unit System) ;


• FMGC (Flight Management Guidance Control) : désigne l’ordinateur de vol chargé de récupérer les informations, de calculer la trajectoire en fonction de celles-ci, et d’envoyer les données correspondantes aux écrans de l’équipage (PFD et ND situés sur le tableau de bord).


• CFDIU (Centralized Fault Data Interface Unit) : collecte et traiter les données relatives aux pannes et défaillances des différents systèmes et composants de l'avion ;


• EVMU (Engine Vibration Monitoring Unit) : surveille et détecte toute vibration anormale pouvant se produire dans les moteurs pendant le vol. Ce système analyse également les données de vibrations afin de fournir des informations sur l’état des moteurs.

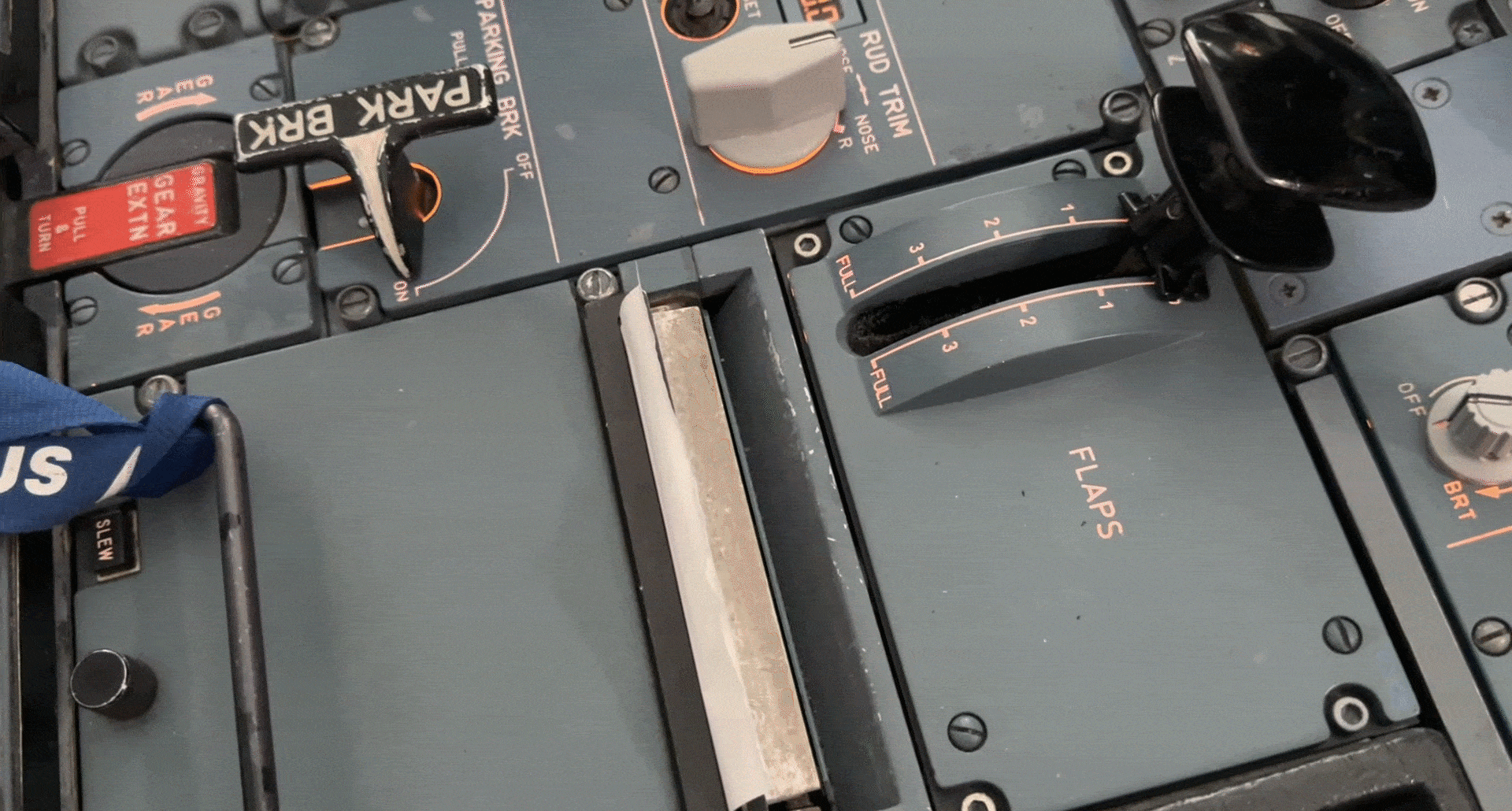

Pour recharger un nouveau rouleau de papier, il faut ouvrir l’imprimante à l’aide du loquet. Après avoir chargé un nouveau rouleau, l'interrupteur sur l’imprimante peut être utilisé pour faire avancer le papier.
